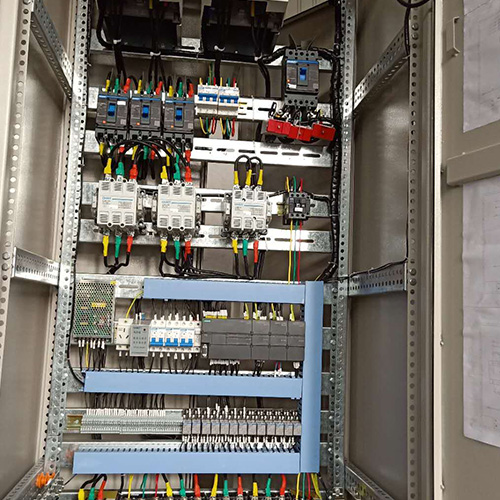

电气控制柜总体结构设计、电气控制柜总体结构设计的任务是根据电气原理图的工作原理和控制要求,控制系统分为几个部分(这些组件被称为组件),根据电气控制柜的复杂性,划定各部分组件,然后根据电器进出线的原理图,使各部分数量的连接关系,并调整它们之间的连接.通用配置设计以电气系统总装配图的形式和总接线图来表示,图中应反映各部件与信号的位置、各主要部件和部件的连接关系、走线方法,并使用线路槽、管道等.

电气控制柜部件的划分:由于各种电气元件的安装位置不同,元器件必须分为一个完整的电气控制系统.划分组件的原则是将组件类似的功能;减少各部件之间的连接数量,尽可能保持控制设备在同一装配接近布线;让强弱电控制器分离,减少干扰;为了力求整齐美观,你可以将尺寸和电器的重量.为了便于电气控制系统的检测和调试,必须定期调整、维护和易损元件.
