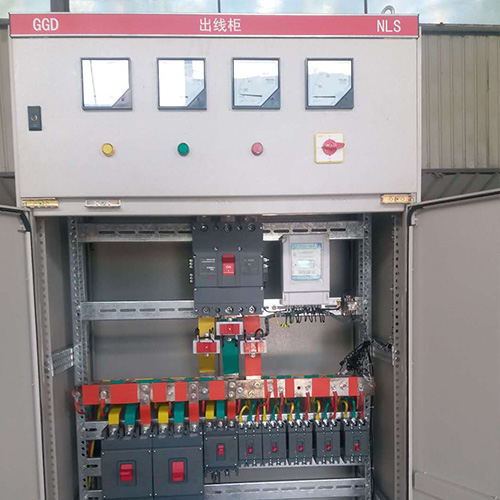

电气元件布置图的设计和绘制:电气元件的布置是根据一定的原理组合一定的电气元件.电气元件的布局是根据元件的原理图和部件的划分来确定的.电气元件的接线图绘制:电气元件接线图是根据电气元件原理和电气元件布置而成,它代表了完整的单元接线关系,是电气安装、检修和检修线路的基础.电气控制柜总体结构设计、电气控制柜总体结构设计的任务是根据电气原理图的工作原理和控制要求,控制系统分为几个部分(这些组件被称为组件),根据电气控制柜的复杂性,划定各部分组件,然后根据电器进出线的原理图,使各部分数量的连接关系,并调整它们之间的连接.
