“配电箱的结构组成有哪些部分？”

2024-10-23 16:45:32

次

配电箱的结构组成一般包括以下几个部分：

箱体：配电箱的外壳，用于保护内部的电器元件，通常由金属（如钢板、不锈钢）或非金属材料（如塑料）制成，具有一定的强度和防护性能。

柜门：安装在箱体前面，用于关闭和打开配电箱，方便操作人员进行操作和维护，柜门上通常设有门锁和观察窗。

进线单元：用于连接外部电源进线，一般包括进线断路器、进线电缆接线端子等。

出线单元：将电能分配到各个用电支路，包括出线断路器、接触器、熔断器、插座等。

母线排：用于传输电能的导体，将进线电源与各个出线支路连接起来，通常由铜或铝制成。

控制元件：如按钮、开关、指示灯、仪表等，用于对电路进行控制和监测。

保护元件：如断路器、熔断器、漏电保护器等，用于在电路发生故障时及时切断电路，保护设备和人员安全。

接地装置：配电箱内设有接地母线和接地端子，用于将箱体和电器元件接地，保证电气设备的安全运行和人员的人身安全。

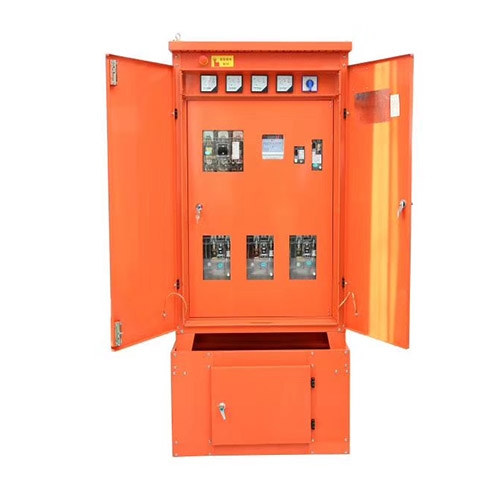

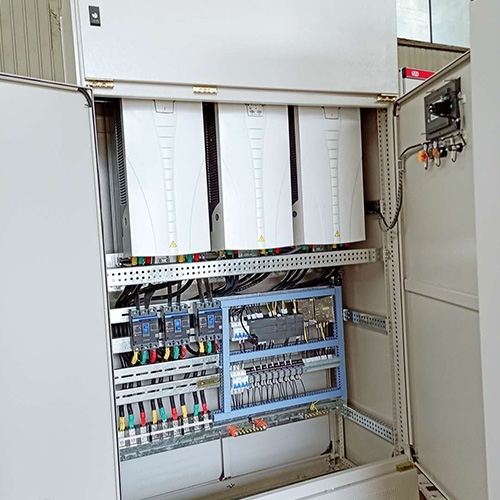

例如，一个典型的工业配电箱，其箱体采用不锈钢材质制作，坚固耐用且具有良好的防腐性能；柜门带有透明观察窗和门锁，方便观察内部情况和安全防护；进线单元采用框架式断路器连接进线电缆；出线单元通过塑壳断路器和接触器为不同的设备支路供电；母线排采用铜排，承载大电流传输；控制元件如启动按钮、停止按钮和运行指示灯安装在柜门表面；保护元件如断路器和漏电保护器对电路进行过载、短路和漏电保护；接地装置确保整个配电箱可靠接地。
