配电箱安装标准

2020-03-15 23:32:48

次

配电箱安装标准

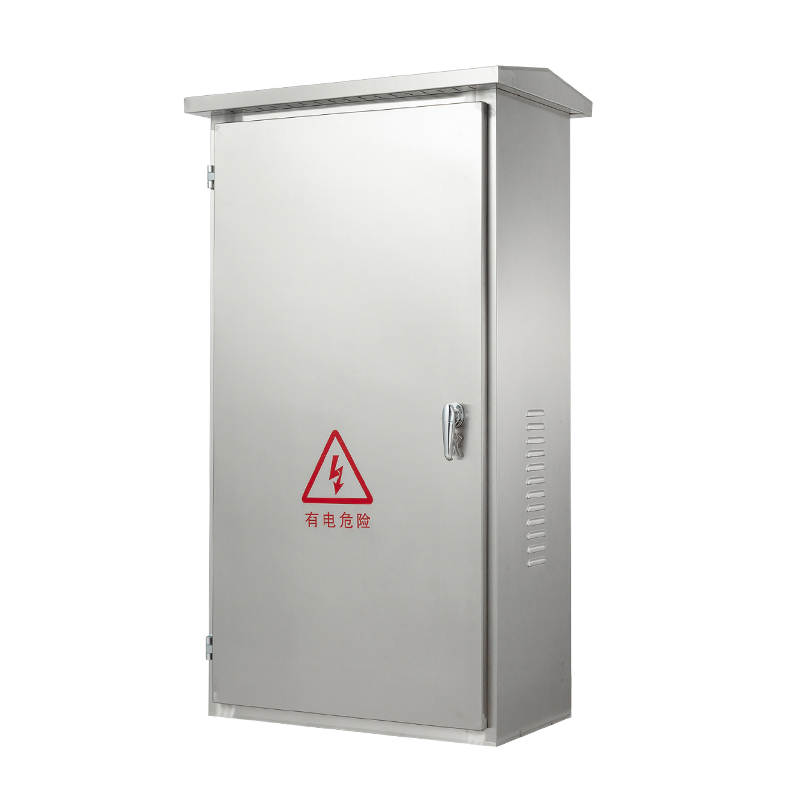

配电箱大家都认识吧，打开电箱，基本上就是四样东西：配电箱、开关、安装绝缘板、导线。好，认识这四样东西就可以了，本文是整理了电箱安装的相关标准，供大家学习，超级简单，验收时相当实用。
1重点控制项目
1. 箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺栓两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。
2. 照明箱(盘)内，分别设置零线(N)和保护地线(PE 线)汇流排，零线和保护地线经汇流排配出。
3. 2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡。
4. 当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE 线）应是黄绿相间包，零线用淡蓝色；相线用：A 相一黄色、B 相一绿色、c 相一红色。

配电箱厂家

2一般控制项目
1. 箱(盘)内接线整齐，回路编号齐全，标识正确。
2. 引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。
3质量通病现象
1. 柜（箱)内低压电缆未加固定。
2. 配电回路不挂标志牌或标志内容不全，字迹不清晰。
3. 箱体内线头裸露，布线不整齐，导线不留余量或过多。
4. 照明配电箱内无零线、保护地线汇流排。
5. 同一端子上连接的导线多于2 根。
6. 垫圈下螺栓两侧压紧的导线截面积不同。
7. 接线端子没有防松措施。
8. 多股芯线与电器直接连接，未采用接续端子连接或端部未拧紧搪锡。
9. 线路接线未使用压接线耳与端子螺栓连接。
