配电柜内部设计要求
配电柜作为日常生活中常见的配电设施，广泛应用于居民小区、工厂、厂矿企业等各种场所，由于使用场所和业主要求的千差万别，在配电柜设计中要充分考虑到各个场所的使用环境、室内温度以及元器件要求。下面太原施耐德配电柜厂家带大家了解一下在设计配电柜时需要注意哪些问题。
一般要求：
1、配电箱、柜的所有技术指标必须符合规范及设计要求。所有产品应明确指出执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
2、所有的电气元件及技术参数必须符合设计要求。
3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

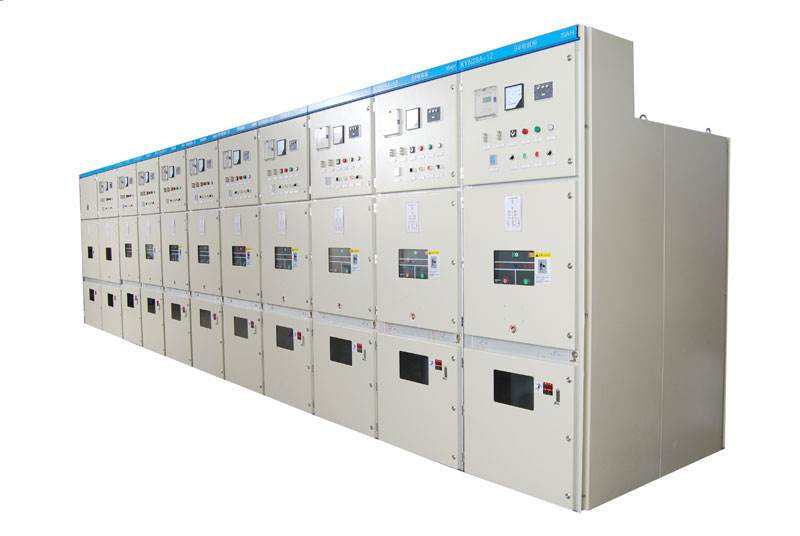

济南配电柜

1、所有塑壳断路器、空开选用公司产品,双电源断路器选用产品,厂家提供与之配套的电缆接线端子。
2、配电箱、柜内的电器、仪表等需进行检测及电气耐压、耐流实验。
3、其它元件、附件及材料均需选用符合国家或行业现行技术标准。
4、提供所有元件、导线的合格证及中文说明书（实行强制认证的提供CCC认证证书及CCC试验报告）。进口产品提供商检证明。
5、配电箱、柜内的空开、指示灯、按钮、旋转开头等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。
配线要求：
1、配电箱，柜上的电器，仪表应符合电器、仪表排列间距要求。
2、全部紧固件均采用镀锌件。
3、二次配线均采用黑色线，加套管编序，线径按厂家标准。
4、分层配电箱接线应考虑干线进出。
5、开关接线端子应与导线截面匹配。
